0.6/1KV YJV22、YJLV22 3芯3*120、150、185、240、300平方電纜外徑、重量及載流量表
-
來源：金環宇電纜發布日期：2020-05-20 14:22

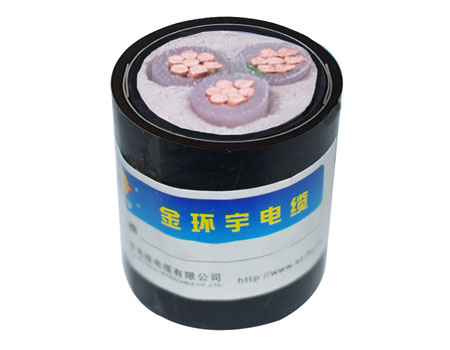

金環宇0.6/1KV YJV22、YJLV22 3芯交聯電力電纜外徑、重量及載流量表
YJV22 3芯交聯電力電纜
| 標稱截面(m㎡) | 電纜參考外徑 | 允許載流量(A) | 電纜參考重量(kg/km) | ||||
| 空氣中敷設 | 地埋敷設 | ||||||
| CU | AL | CU | AL | CU | AL | ||
| 3*1.5 | 13.3 | 21 | - | 26 | - | 268 | - |
| 3*2.5 | 14.2 | 28 | 22 | 35 | 30 | 318 | 270 |
| 3*4 | 15.2 | 37 | 29 | 50 | 40 | 379 | 304 |
| 3*6 | 16.3 | 46 | 36 | 60 | 50 | 463 | 350 |
| 3*10 | 18.6 | 64 | 50 | 85 | 65 | 628 | 439 |
| 3*16 | 20.7 | 83 | 64 | 110 | 85 | 851 | 548 |
| 3*25 | 24.2 | 110 | 86 | 140 | 110 | 1209 | 735 |
| 3*35 | 26.4 | 135 | 105 | 170 | 130 | 1546 | 884 |
| 3*50 | 26.8 | 165 | 125 | 200 | 155 | 1908 | 985 |
| 3*70 | 32.0 | 210 | 165 | 245 | 190 | 2874 | 1579 |
| 3*95 | 35.4 | 260 | 230 | 300 | 230 | 3685 | 1925 |
| 3*120 | 38.8 | 305 | 235 | 335 | 260 | 4560 | 2300 |
| 3*150 | 43.4 | 345 | 270 | 380 | 295 | 5570 | 2777 |
| 3*185 | 48.5 | 395 | 310 | 430 | 335 | 6837 | 3389 |
| 3*240 | 53.5 | 465 | 365 | 500 | 390 | 8606 | 4132 |
| 3*300 | 57.6 | 535 | 420 | 565 | 440 | 10577 | 4903 |
金環宇0.6/1KV YJV22、YJLV22 3芯交聯電力電纜產品敷設條件
電纜載流量計算條件
環境溫度25℃
電纜導體工作溫度90℃
電纜埋地敷設時，土壤熱阻系數g=1.0℃m/w，但尚未考慮電纜長期運行時由于水分遷移而導致土壤熱阻系數升高的現象。
電纜埋地敷設時，電纜與地面距離為700mm。
多根電纜敷設時，在空氣中和土壤中要分享敷設。
