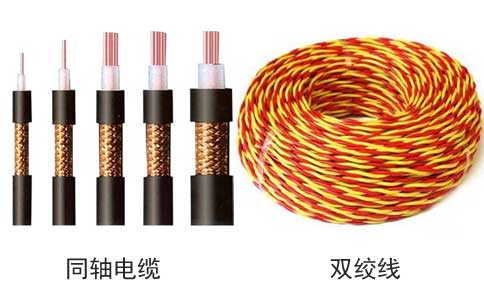

同軸電纜與雙絞線的區別
-
來源：金環宇電纜發布日期：2019-09-27 15:40
在監控系統中使用同軸電纜時，為了保證有較好的圖象質量，一般將傳輸距離范圍限制在四、五百米左右。 另外，同軸電纜在監控系統中傳輸圖象信號還存在著一些缺點：
1)同軸電纜本身受氣候變化影響大，圖象質量受到一定影響。
2)同軸電纜較粗，在密集監控應用時布線不太方便。
3)同軸電纜一般只能傳視頻信號，如果系統中需要同時傳輸控制數據、音頻等信號時，則需要另外布線。
4)同軸電纜抗干擾能力有限，無法應用于強干擾環境。
5)同軸放大器還存在著調整困難的缺點。
監控系統中用雙絞線進行傳輸具有明顯的優勢：
1)傳輸距離遠，傳輸質量高，由于在雙絞線收發器中采用了先進的處理技術，極好地補償了雙絞線對視頻信號幅度的衰減以及不同頻率間的衰減差，保持了原始圖像的亮度和色彩以及社時性，在傳輸距離達到1KM或更遠時，圖像信號基本無失真。
2)布線方便、線纜利用率高。一對普通電話線就可以用來傳送視頻信號。另外，大廈內廣泛鋪設的5類非屏蔽雙絞線中任何一對就可以傳送一路視頻信號，無須另外布線，即使是重新布線，5類纜也比同軸纜容易。此外，一根5類纜內有4對雙絞線，如果使用一對線傳送視頻信號，另外的幾對線還可以用來傳輸音頻信號、控制信號、供電電源或其它信號，提高了線纜利用率，同時避免了各種信號單獨布線帶來的麻煩，減少了工程造價。
3)抗干擾能力強。雙絞線能有效抑制共模干擾，即使在強干擾環境下，雙絞線也能傳送極好的圖象信號。而且，使用一根纜內的幾對雙絞線分別傳送不同的信號，相互之間不會發生干擾。
4)可靠性高、使用方便。利用雙絞線傳輸視頻信號，在前端要接入專用發射機，在控制中心要接入專用接收機。這種雙絞線傳輸設備價格便宜，使用起來也很簡單，無需專業知識，也無太多的操作，一次安裝，長期穩定工作。
5)價格便宜，取材方便。由于使用的是目前廣泛使用的普通5 類非屏蔽電纜或普通電話線，購買容易，而且價格也很便宜，給工程應用帶來極大的方便。
