單芯電纜線與多芯電纜線的差別
-
來源：金環宇電纜發布日期：2020-07-29 09:57

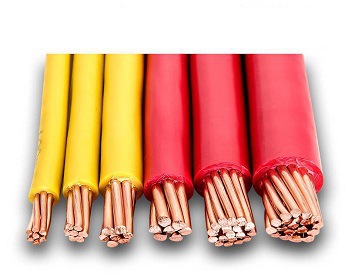

單芯電纜線：路線較長，工作中電流量很大的控制回路或水中鋪設時，為防止或降低正中間連接頭，或單芯電纜線比多芯式電纜線有不錯的綜合性安全工程時，可采用單芯電纜線?？捎玫讐褐绷麟姽╇娤到y(tǒng)控制回路，當必須時可選用單芯電纜線。
2芯電纜線：1kV及下列開關電源中性線立即接地裝置時，單相電控制回路的電纜線芯數，當維護線和中性點共用同一電導體時，應選用2芯電纜線?？捎弥绷麟姽╇娤到y(tǒng)控制回路，宜選用2芯電纜線。
3芯電纜線：1kV以及下列開關電源中性線立即接地裝置時，單相電控制回路的電纜線芯數為：當維護線和中性點各有單獨時，宜選用3芯電纜線。
4芯電纜線：1kV及下列的4芯電纜線(3+1電纜線)，在其中的第四芯除做為接地保護外，也要運輸供電系統不在均衡電流量及短路容量。它的尺寸由不平衡電流量及短路容量來明確，但一般不可低于相線的1/2。
5芯電纜線：1kV以及下列的三相四線制配電房系統軟件，一些安全系數規定較高的電氣裝置配電設備路線，及其一些既要確保用電安全，又要抗干擾性接地裝置的通訊管理中心和自動化機械，宜選用5銅芯電纜的TN-C配電房系統軟件，使維護線(PE線)和中性點(PN線)各有單獨，纜芯截面一般為3大2小或4大1小或5大。
4芯電纜線與3+1芯電纜線的差別：1kV以及下列三相四線制配電房系統軟件，當維護線和中性點共用同一電導體時，應選用4芯電纜線，而不可選用3芯電纜線加單芯電纜線組成一回路的方法，乃至立即運用3芯電纜線的金屬材料護線套或鎧裝電纜層等作中性點的方法。不然，當3相電流不平衡時，等同于單芯電纜線的運作情況，非常容易造成直流影響。
